20系列两相混合式步进电机,采用优质冷轧硅钢片和耐高温永磁体制造,采用业界先进的磁路设计方案,具有输出转矩大、温升低、可靠性高的特点。具有良好的内部阻尼特性,运行平稳,无明显振荡区
功能特点:
步距角:1.8°
机座号:20
保持转矩:0.016~0.04NM.
转矩大
运行平稳
低发热
低噪声
![20190902/06794cd5811b167def4953fbe5933174.jpg 06794cd5811b167def4953fbe5933174.jpg](/uploads/editor/image/20190902/06794cd5811b167def4953fbe5933174.jpg)
通用规格:通用规格 |
步距精度 | +5%(整步、空载) |
温升 | 80°CMax |
使用环境 | |
绝缘电阻 | 100MΩ MIN 500VDC |
耐压 | 500VAC for one minute |
径向跳动 | 0.06Max.(450g-load) |
轴向跳动 | 0.08max.(450g-load) |

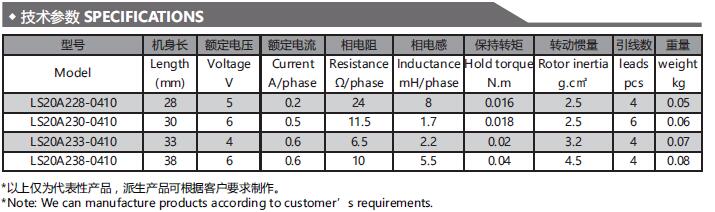

技术规格:![20190902/f778db3dfb62f6e2a7247b2dc0984607.jpg f778db3dfb62f6e2a7247b2dc0984607.jpg](/uploads/editor/image/20190902/f778db3dfb62f6e2a7247b2dc0984607.jpg)
![20190902/04d88012338d7404df5223724c21e04b.jpg 04d88012338d7404df5223724c21e04b.jpg](/uploads/editor/image/20190902/04d88012338d7404df5223724c21e04b.jpg)
