一、概述

DMA2282两相步进电机驱动器是基于PI流控制算法设计的高性价比细分型驱动器，具有优越的性能表现，高速大力矩输出，低噪音，低振动，低发热，特别适合OEM客户的大批量应用场合。

DMA2282驱动器可通过拔码开关选择运行电流和细分，有16种细分，16种电流供电选择，具有过压，欠压，相电流和总电过流保护，其输入输出控制信号均采用光电隔离。

二、特性

1）供电电源 36-260VAC~360VDC

2）输出电流拔码开关设定，16种选择，最大8.2安培（峰值）

3）电流控制 PI电流控制算法，高速大力矩输出，低振动，低噪音，低发热

4）细分设置拔码开关设定，16种选择：400，,80,1600,3200,6400,12800,25600,51200,1000,2000,4000,5000,8000,10000,20000,40000 step/rev

5）速度范围选配合的步进电机，最高可达3000rpm

6）共振抑制自动计算共振点，抑制中频振动

7）系统自测驱动器上电初始化自动检测电机参数并由此优化电机电流算法和抗共振电子阻尼系统

8）控制方式 DMA2282：脉冲&方向模式，双脉冲可选。DMA2282C/DMA2282V：脉冲@方向模式，双脉冲，受控自运行、持续自运行可选

9）数字输入滤波 250KHZ（默认）/100KHZ内置跳线可选

10）空闲电流 DMA2282：拔码开关选择 DMA2282C-DMA2282V：出厂默认半流半流时在电机停止运行0.2秒后空闲电流会自动减为运行电流的50%

11）自发脉冲 DMA2282：不支持 DMA2282C/DMA2282V：拔码开关选择内置振荡器，拔码或开关量信号控制电机启停，16档速度自行切换，可外接电位器或电压调速

一、电气指标

二、环境指标

冷却方式		自然冷却或强制风冷
使用环境	场合	不能放在其它发热的设备旁，要避免粉尘、油污、腐蚀性气体、湿度太大及强振动场所，禁止有可燃气体和导电灰尘；
	温度	0——+50℃
	湿度	40—90%RH
	振动	5.9m/s2 max
保存温度		-10℃～70℃
重量		550克

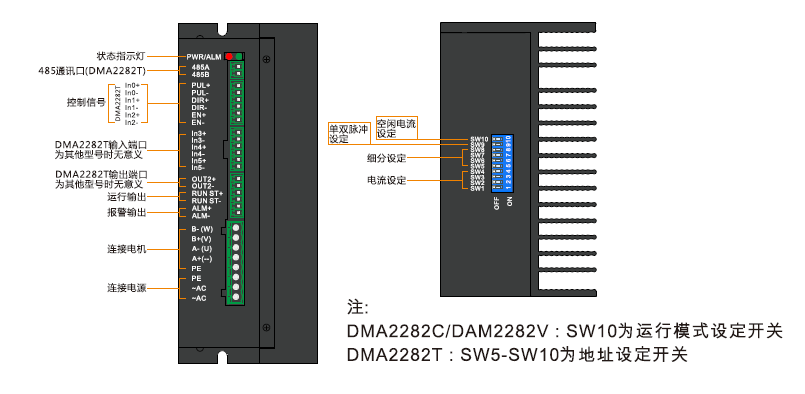

三、端口描述
1、控制信号接口

名称	功能
PUL+(CCW+)	脉冲输入信号：脉冲有效沿可调，默认脉冲上升沿有效；为了可靠响应脉冲信号，脉冲宽度应大于1.2μs。输入电压范围：3.3~28v 双脉冲模式下：CCW
PUL-(CCW-)
DIR+(CW+)	方向输入信号：高/低电平信号，为保证电机可靠换向，方向信号应先于脉冲信号至少5μs建立。电机的初始运行方向与电机绕组接线有关，互换任一相绕组（如A+、A-交换）可以改变电机初始运行的方向。输入电压范围：3.3~28v 双脉冲模式下：CW .
DIR-(CW-)
ENA+(ALM+)	使能控制信号，此输入信号用于使能或禁止驱动器输出。ENA接低电平（或内部光耦导通）时，驱动器将切断电机各相的电流使电机处于自由状态，不响应步进脉冲。当不需用此功能时，使能信号端悬空即可。输入电压范围：3.3~28v 可根据客户要求设置为报警输出端或者自运行速度调节输出端。
ENA-(ALM-)

2、功率接口

名称	功能
AC1	交流电源输入，范围+18V—+110V，推荐+80V 直流电源输入，范围+18V—+160V，推荐+90V
AC2	交流电源输入，范围+18V—+110V，推荐+80V 直流电源输入，范围+18V—+160V，推荐+90V
A+、A-	电机A相绕组
B+、B-	电机B相绕组

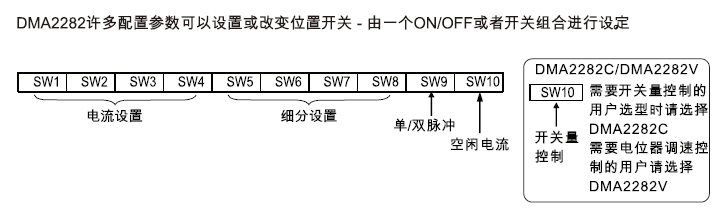

四、拔码开关设置

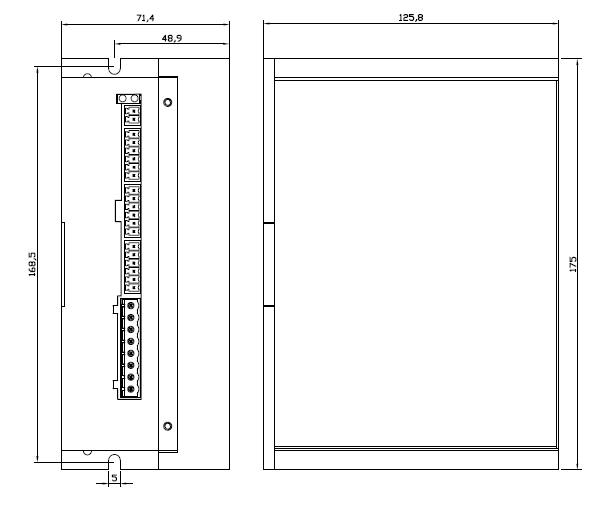

1）安装设计时，需要考虑接线端子大小和散热所需空间；

2）驱动器的可靠工作温度通常在 60℃以内，电机工作温度为 80℃以内；

3）安装驱动器时请采用竖着侧面安装，使散热齿形成较强的空气对流；必要时机内靠近驱动器处安装风扇，强制散热，保证驱动器在可靠工作温度范围内工作。

适合各种中小型自动化设备和仪器，例如：雕刻设备、激光加工设备、测量设备、电子加工设备、纺织服装设备等。在用户期望大力矩、低噪声的设备中应用效果特佳。
