DM906C两相步进电机驱动器

产品类别：驱动器

产品简介：DM906c是深圳市思博帅机电设备有限公司新推出的数字式两相步进电机驱动器，采用PI控制算法，低噪音，低振劢，低发热，低中高速运行都很平稳，性能优越。

咨询电话：
15989595983

产品概述
技术参数

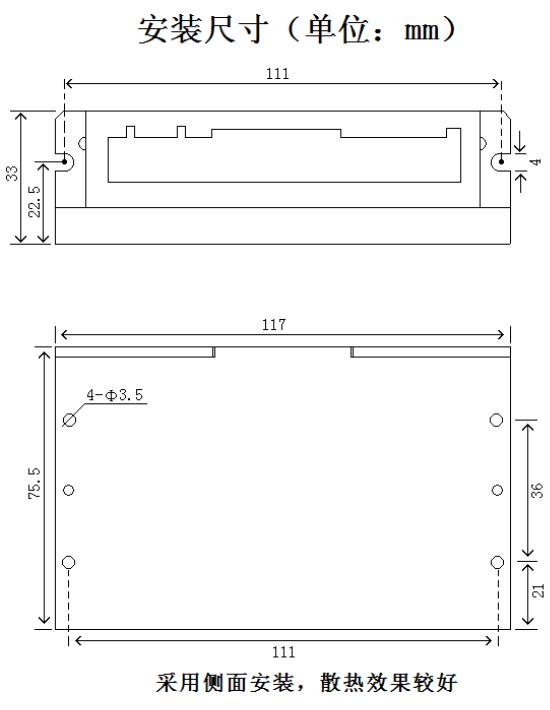

安装尺寸
力矩图
应用领域
配套产品
资料下载

一、概述

DM906c是深圳市思博帅机电设备有限公司新推出的数字式两相步进电机驱动器，采用PI控制算法，低噪音，低振劢，低发热，低中高速运行都很平稳，性能优越。可通过拨码开关选择运行电流和细分，有 16 种细分，16 种电流供选择，具有过压、欠压报警，相电流过流保护，马达相位开路检测，其输入控制信号均采用光电隔离。自运行模式，可以通过SW5-SW8设置自运行速度，也可由外部信号控制自运行时的启动和停止以及电机的正反转。脉冲，方向，和使能端都有恒流和反向保护，可以直接接 4-28V 的信号电平。驱动器内置自动半流，极大地减小了电机发热。采用内置微细分技术，即使在低细分条件下，也能够达到高细分的效果，运行平稳，噪音极小。驱动器内部集成了参数自整定功能，能够针对不同电机自动生成最优运行参数，最大限度发挥电机的性能。

二、特性

1）PI 控制算法，低噪音，低振动，低发热，高速大力矩；

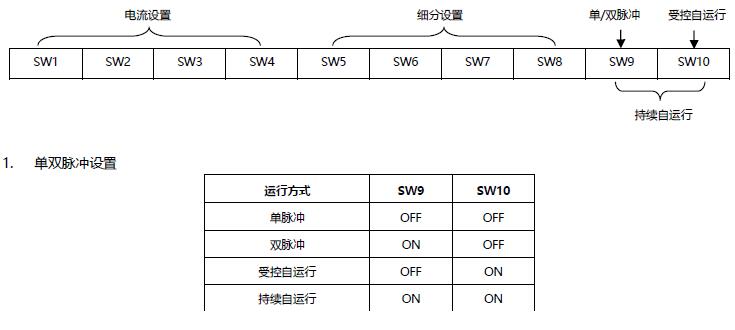

2）信号模式：差分/单端，脉冲/方向或双脉冲，受控自运行，持续自运行；

3）双极恒流斩波方式驱动、微步控制、电源损耗低效率高；

4）电流设定方便，16档可选，输出电流峰值可达 6.5A；

5）内置微细分技术，运行平稳，噪音极小；

6）静止 1S后电流减半

7）可驱动 4，6，8线两相步进电机，驱动器上电时自动检测电机参数，由此可优化电机电流算法和抗共振阻尼算法；

8） 16档细分，最大128细分，如有特需要求，买前可说明要求最大细分数；

9）光隔离差分信号输入，输入脉冲频率最大300KHz；

10）具有过压、欠压报警，相电流过流保护，马达相位开路检测等功能；

11）脉冲，方向，和使能端都有恒流和反向保护，可以直接接 4-28V 的信号电平而不用外接限流电阻；

12）高可靠性：采用多层板和表面贴封，功率器件留有足够余量、

注意：

1）不同的电机对应的颜色不一样，使用时以电机资料说明为准，如 57不 86型电机线颜色是有差别的。

2）相是相对的，但不同相的绕组不能接在驱动器同一相的端子上（A+、A-为一相，B+、B-为另一相），若电机转向不期望转向不同时，仅交换 A+、A－的位置即可。

3）本驱动器只能驱动两相混合式步迕电机，不能驱动三相和五相步进电机。

4）判断步进电机串联或并联接法正确与否的方法：在不接入驱动器的条件下用手直接转动电机的轴，如果能轻松均匀地转动则说明接线正确，如果遇到阻力较大和丌均匀并伴有一定的声音说明接线错误。

应用领域：

适合各种中小型自动化设备和仪器，例如：激光加工设备、雕刻设备、测量设备、电子加工设备、纺织服装设备、特种机床设备、包装机械设备等。在用户期望低振劢、低噪声的设备中应用，效果更佳。

配套产品：

一、电气指标

说明	DM906C
说明	最小值	典型值	最大值	单位
输出电流(峰值)	2.8	-	6.5	A
供电电压	18	60	90	VDC
控制信号电流	6	10	16	mA
步进脉冲频率	0	-	300	KHz
步进脉冲宽度	2	-	-	us
方向信号宽度	100	-	-	us
欠压保护点	-	17.5	-	VDC
过压保护点	-	100	-	VDC
驱动器初始化时间	2	-	-	s
绝缘电阻	500			MΩ

二、环境指标

冷却方式		自然冷却或强制风冷
使用环境	场合	不能放在其它发热的设备旁，要避免粉尘、油污、腐蚀性气体、湿度太大及强振动场所，禁止有可燃气体和导电灰尘；
	温度	0——+50℃
	湿度	40—90%RH
	振动	10~55Hz/0.15mm
保存温度		-20℃～65℃
重量		270克

三、端口描述

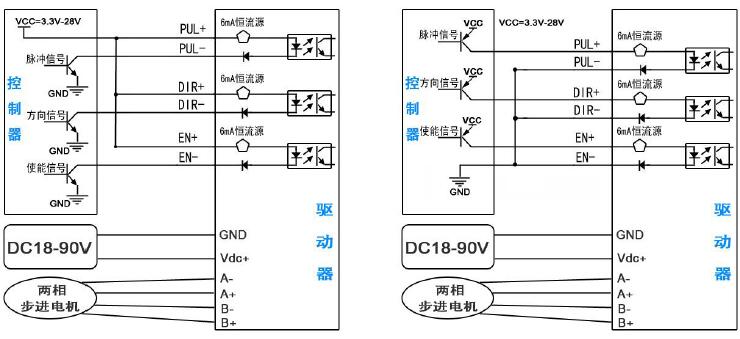

1、控制信号接口

名称	功能
PUL+	脉冲输入信号：脉冲有效沿可调，默认脉冲上升沿有效；为了可靠响应脉冲信号，脉冲宽度应大于1.2μs。输入电压范围：3.3~28v 双脉冲模式下：CW
PUL-
DIR+	方向输入信号：高/低电平信号，为保证电机可靠换向，方向信号应先于脉冲信号至少5μs建立。电机的初始运行方向不电机绕组接线有关，互换任一相绕组（如A+、A-交换）可以改发电机初始运行的方向。输入电压范围：3.3~28v 双脉冲模式下：CCW
DIR-
ENA+	使能控制信号，此输入信号用于使能戒禁止驱劢器输出。 ENA接低电平（或内部光耦导通）时，驱动器将切断电机各相的电流使电机处于自由状态，不响应步进脉冲。当不需用此功能时，使能信号端悬空即可。输入电压范围：3.3~28v
ENA-
