产品类别：进口滑块
产品简介：HIWIN上银滑块QH系列 静音导轨滑块QHW45HC
咨询电话：
15989595983

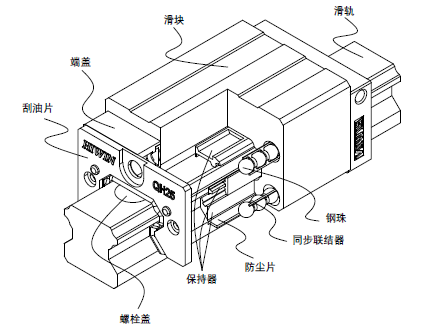

HIWIN上银QH系列静音式直线导轨，乃基于四列式单圆弧牙型接触设计，为提升竞争优势，而积极研发之高性能直线导轨。采用SynchMotionTM技术的QH系列直线导轨搭载具储油功能的专利同步联结器，可有效降低运转时噪音、提升运转平顺性、寿命与润滑效率。采用SynchMotionTM技术的QH系列直线导轨具有更广泛的产业应用性，更适用于高速、宁静与低发尘需求的高科技产业。
产品特点：
(1) 低噪音设计
利用同步联结器可使滚珠均匀等间隔的排列，滚珠与滚珠间的相互撞击金属声消失，尖锐的高频声音强度有效降低。总和的声音强度与旧有系列比较在各个速度域有效降低约5分贝。
(2) 自润设计无须添油
专利的同步联结器在中间的间隔部设计有储油的空间，可供给钢珠在运行时润滑之需要，且在经过方向回转部时，能够将润滑油均匀的补充于储油空间内，继续均匀润滑钢珠，所以补充润滑油的频率可有效的减少。
(3) 提升运动平顺度
传统不具同步联结器之直线导轨开始运行时，负荷侧的钢珠会先运动，再推挤方向回转部与无负荷侧内的钢珠，造成连锁的来回碰撞，使得摩擦阻力变动起伏剧烈。而采用SynchMotionTM技术的QH系列直线导轨由于具有同步联结器，将同一循环内的所有钢珠串联在一起，所以当滑块开始运动时，所有钢珠几乎同时启动，且钢珠间并无来回的碰撞，在保持一定的运动惯性下，摩擦阻力的变动幅度能有效的减少。
(4) 高速设计
同步联结器的间隔部设计可使滚珠与滚珠之间的相互摩擦消失，且HIWIN之专利设计使得滚珠与同步联结器之间为环形线接触，进而有效降低摩擦阻力，使得QH静音式直线导轨具有卓越的高速性能。
产品规格说明：

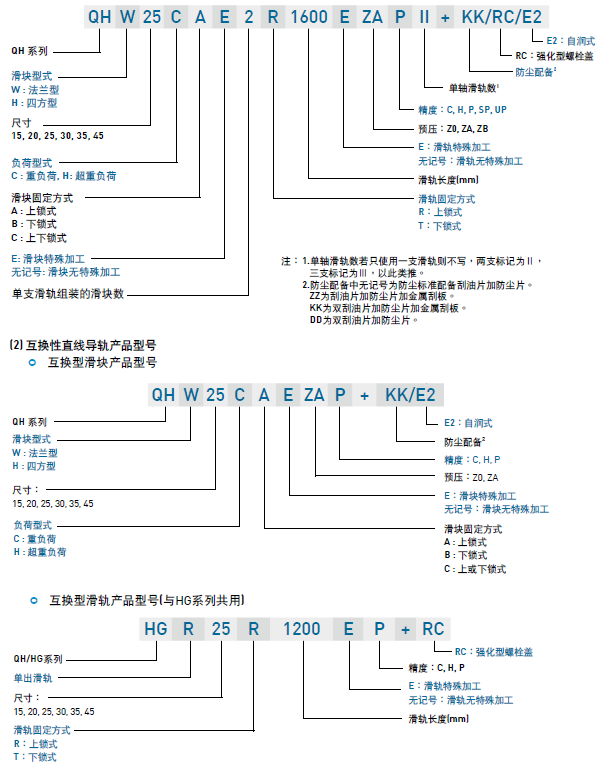

QH系列分为非互换性及互换性两种直线导轨，两者规格尺寸相同，主要差异点在于互换性型之滑块、滑轨可单出互换使用，较便利，但其组合精度无法达到非互换型所拥有的超高精度等级。不过由于HIWIN在制造上有良好的尺寸控制及严格的质量要求，互换性型之组合精度已达到一定的水平，对不需配对安装直线导轨的客户而言，是一项很好的选择。
QH系列与HG系列滑轨共享，客户无需为了选用静音式产品而重新设计安装尺寸，如此更加提升了QH系列的应用性与可互换性。

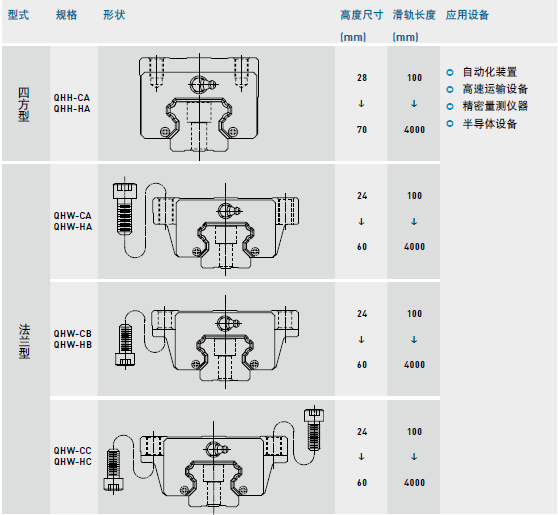

QH滑块型式：
HIWIN提供法兰型及四方型两种滑块，尺寸又分标准C及加长H型。

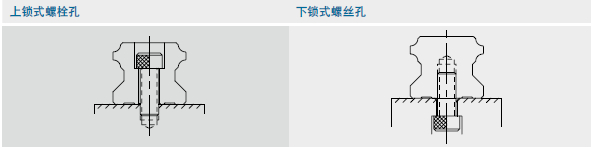

导轨安装孔型式：
除了一般上锁式螺栓孔滑轨外，HIWIN亦提供下锁式螺丝孔滑轨，方便客户安装使用。
精度等级：
QH系列直线导轨的精度，分为普通C级、高H级、精密P级、超精密SP级、超高精密UP级共五级，客户可依设备精度需求选用精度。

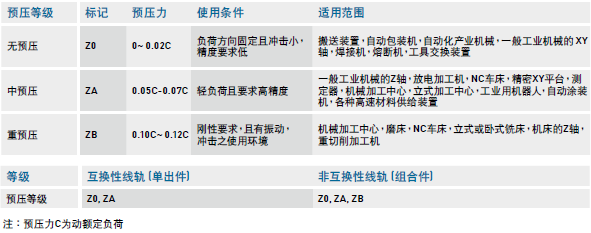

预压等级:
QH系列直线导轨提供三种标准预压，可依据用途选择适当预压力。

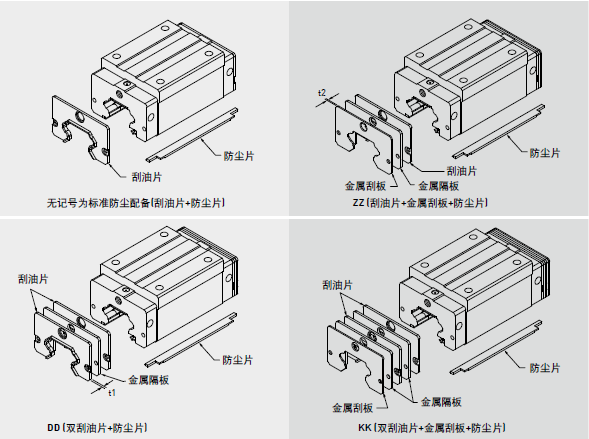

标准防尘配备代码:
若有下列防尘配备需求时，请于产品型号后面加注代码。
● 刮油片及底部防尘片
阻止加工铁屑或尘粒进入滑块里面，破坏珠道表面而降低直线导轨寿命。
● 双层刮油片
加倍刮屑效果，即使在重切削加工环境中，异物完全被排除于滑块外。
● 金属刮板
可隔离高温铁屑或加工火花，并排除大体积杂质。

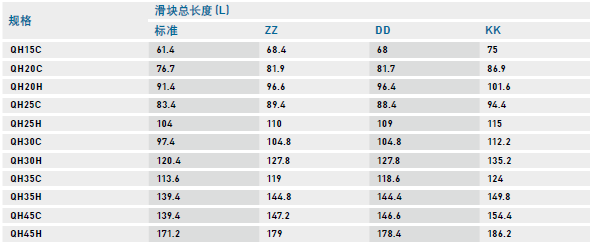

防尘配备之滑块总长度：(mm)

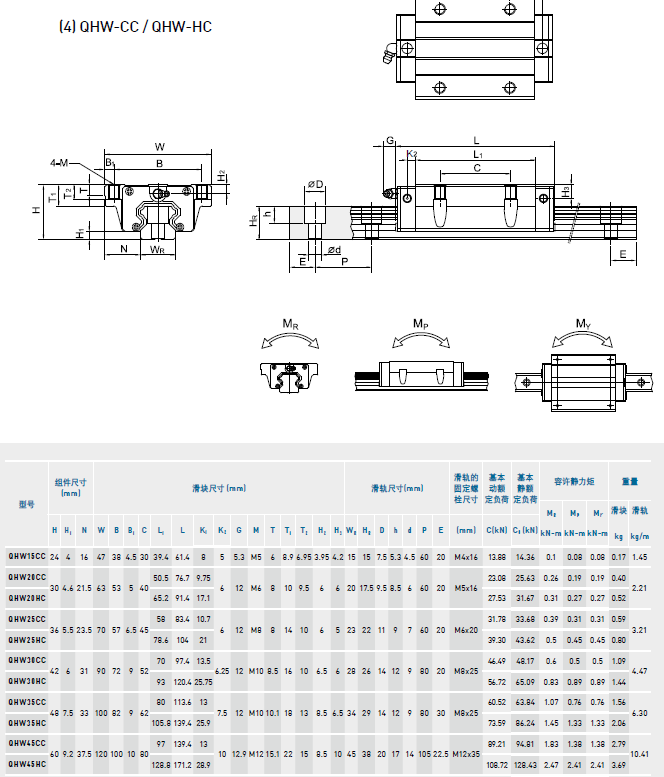

型号尺寸表：
