滚珠花键

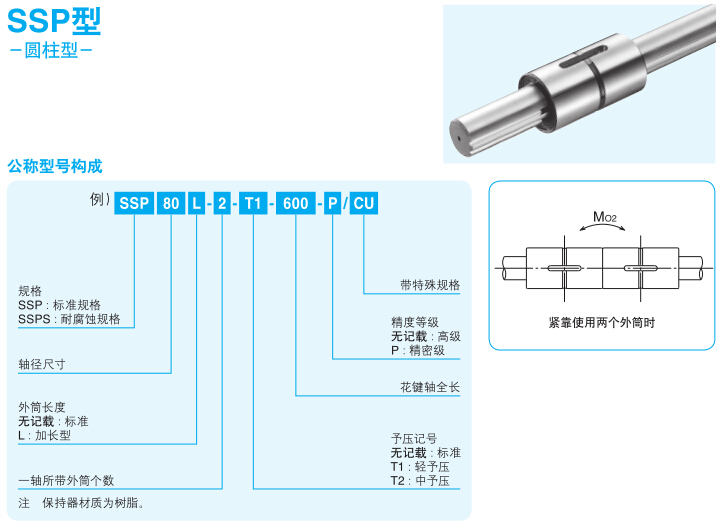

NB滚珠花键SSP系列圆柱型耐腐蚀规格滚珠花键SSPS25A

产品类别:滚珠花键

产品简介:NB滚珠花键SSP系列圆柱型耐腐蚀规格滚珠花键SSPS25A

咨询电话:
15989595983

  • 产品概述

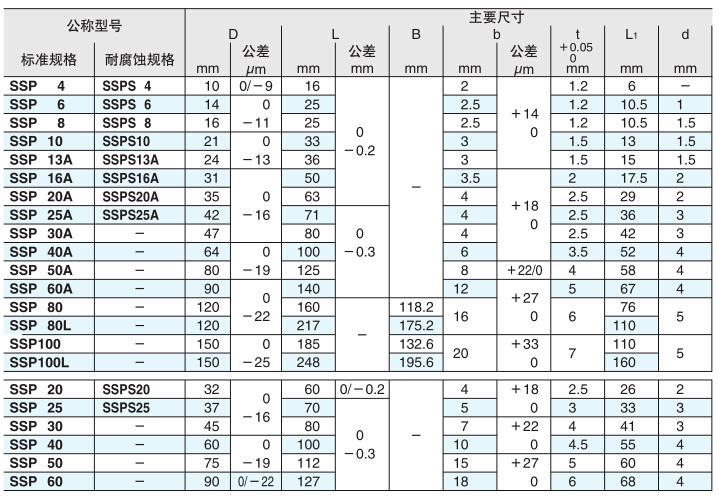

  • 技术参数

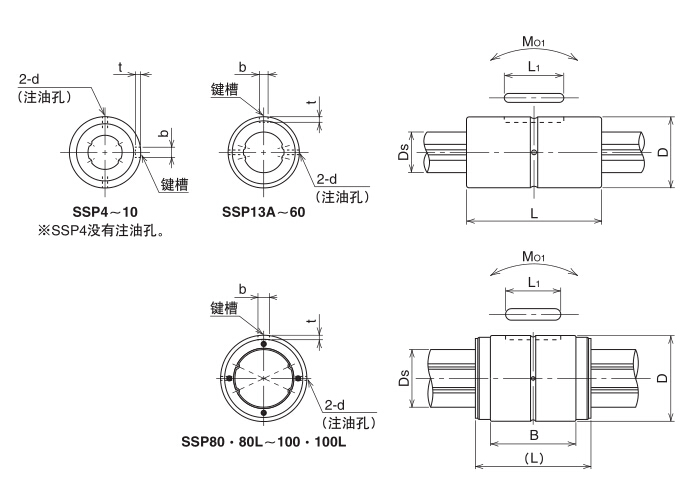

  • 安装尺寸
  • 力矩图
  • 应用领域
  • 配套产品
  • 资料下载

NB滚珠花键SSP系列圆柱型耐腐蚀规格滚珠花键SSPS25A是利用钢球的滚动的一种直线运动装置。由于可以同时负载径向负荷和扭矩,所以广泛应用于运输装置和机器人等领域。


结构和特征


NB滚珠花键由带有转送槽的花键轴和外筒构成。花键外筒内部装入保持器、侧环和钢球等,采用了可顺利滑动的设计和制作。


负载容量较大、寿命较长


由于轨道面研磨加工为接近钢球直径的R形状,提高了钢球的接触面积,提高了负载容量、延长了寿命。


丰富的类型


NB花键轴的轴径尺寸为4~100,外筒形状分为圆柱型、法兰型、滑块型,还可根据不同型号制作不锈钢型,可根据用途选择适当的类型。


可实现高精度的扭矩传递


轴和外筒的转送槽与钢球构成恰当的接触角,可以传达较大的扭矩。另外,通过施加予压,消除旋转方向的间隙,从而提高了刚性,可实现正确的旋转定位。


使追加加工更简单


NB滚珠花键采用了在圆轴上设置转送沟的形状,因此,安装时向轴端的加工更加简单。


可实现高速运动·高速旋转。


外筒小型紧凑,平衡性良好,在高速运转或高速旋转时也可充分发挥其性能。


花键外筒的类型


NB滚珠花键有各种外筒类型,可结合用途进行选择。所有外筒的密封都采用了标准配置。
