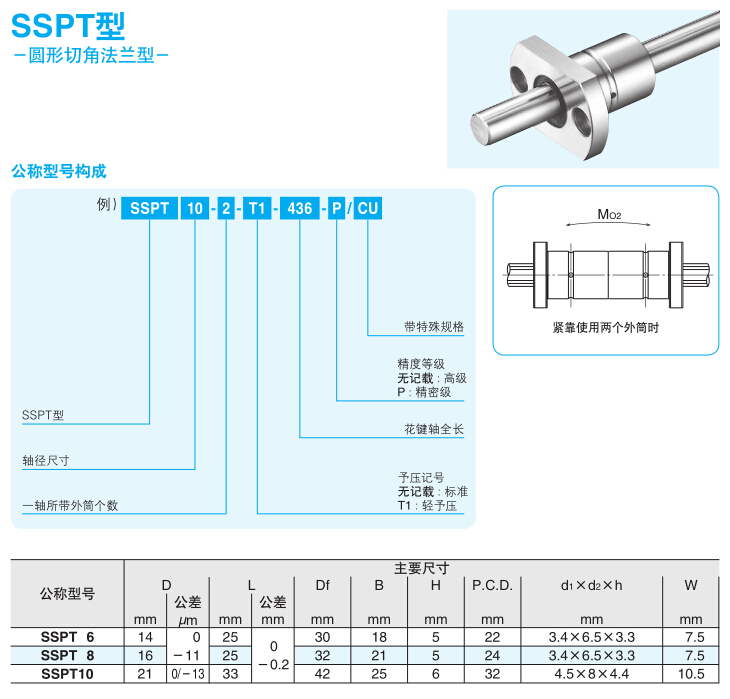

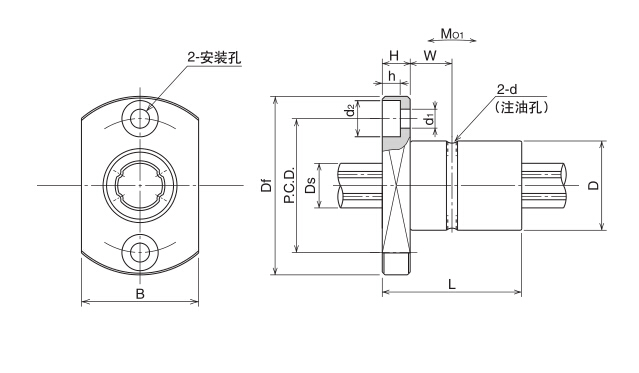

NB滚珠花键SSPT系列圆形切角法兰型滚珠花键SSPT10

滚珠花键

产品类别：滚珠花键

产品简介：NB滚珠花键SSPT系列圆形切角法兰型滚珠花键SSPT10

咨询电话：
15989595983

NB滚珠花键SSPT系列圆形切角法兰型滚珠花键SSPT10是利用钢球的滚动的一种直线运动装置。由于可以同时负载径向负荷和扭矩，所以广泛应用于运输装置和机器人等领域。

结构和特征

NB滚珠花键由带有转送槽的花键轴和外筒构成。花键外筒内部装入保持器、侧环和钢球等，采用了可顺利滑动的设计和制作。

负载容量较大、寿命较长

由于轨道面研磨加工为接近钢球直径的R形状，提高了钢球的接触面积，提高了负载容量、延长了寿命。

丰富的类型

NB花键轴的轴径尺寸为4~100，外筒形状分为圆柱型、法兰型、滑块型，还可根据不同型号制作不锈钢型，可根据用途选择适当的类型。

可实现高精度的扭矩传递

轴和外筒的转送槽与钢球构成恰当的接触角，可以传达较大的扭矩。另外，通过施加予压，消除旋转方向的间隙，从而提高了刚性，可实现正确的旋转定位。

使追加加工更简单

NB滚珠花键采用了在圆轴上设置转送沟的形状，因此，安装时向轴端的加工更加简单。

可实现高速运动·高速旋转。

外筒小型紧凑，平衡性良好，在高速运转或高速旋转时也可充分发挥其性能。

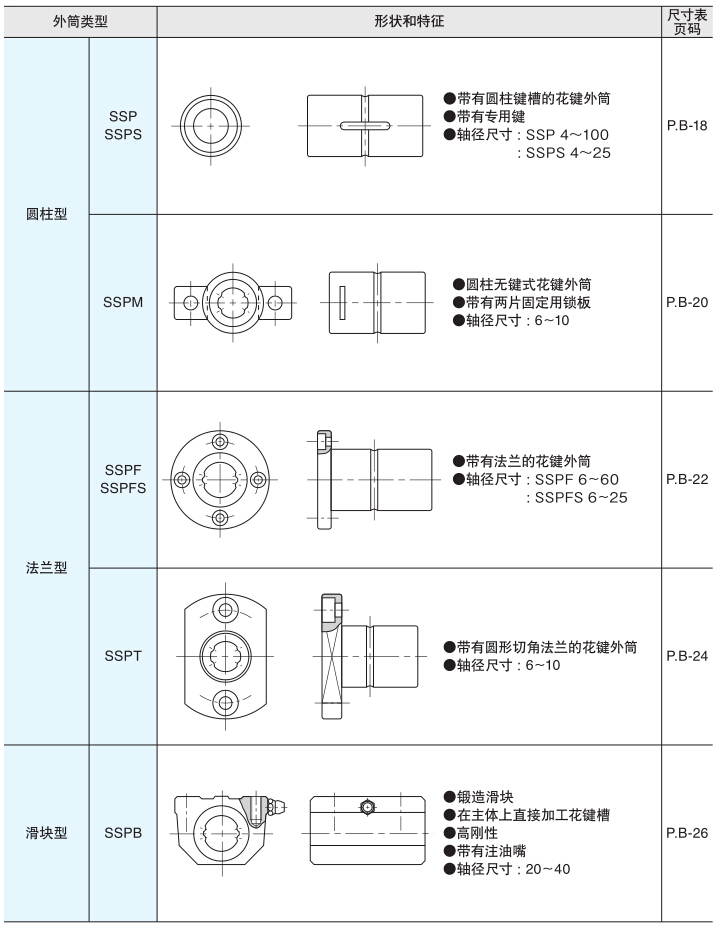

花键外筒的类型

NB滚珠花键有各种外筒类型，可结合用途进行选择。所有外筒的密封都采用了标准配置。
