HIWIN上银丝杆支撑座WBK重负荷系列WBK40DFF

螺杆支撑座

产品类别：螺杆支撑座

产品简介：HIWIN上银丝杆支撑座WBK重负荷系列WBK40DFF

咨询电话：
15989595983

HIWIN上银丝杆支撑座WBK重负荷系列WBK40DFF主要是由本体、轴承、盖板、间隔环、油封、锁定螺帽、内六角止付螺丝所组成。

上银丝杆支撑座可分别使用于丝杆的固定端及支撑端，以固定丝杆于正确的位置上，尺寸精巧，易于安装，可安装在狭窄空间里。由于轴承已含有适当油脂，并调整到合适的状况，不需另外调整及加工处理，可立即组装至设备上，减少组立的工时，并且提升组立的精度及稳定性。

丝杆固定端使用的轴承座是使用一对（两颗）相互面对面排列（DF）的斜角滚珠轴承，可以有效承载丝杆的轴向负荷，且因为是采用面对面排列，故可以吸收丝杆校正的误差，达到方便组装的优点。

而丝杆支撑端使用的轴承座是使用一颗6系列的深沟滚珠轴承，可以有效支撑丝杆，控制丝杆的弪向在一稳定的位置。

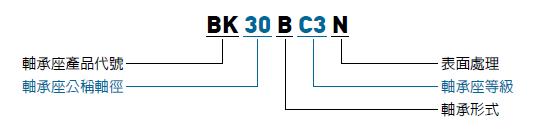

轴承座产品代号：可分为固定座AK、BK、LK、EK、FK，支撑座AF、BF、EF、FF、LF、LFA 等11 种形式。

轴承座公称轴径：为固定端轴承座之内径，为两码数字，单位为mm，例如30 为内径30mm；35 为内径

35mm：支撑端轴承座之公称轴径是指其相对应固定端轴承座之公称轴径，支撑端轴承座之轴承内径等于或小于公称轴径。

轴承形式：空白表示为标准规格，一般系使用30°接触角轴承（A 型），但公称轴径35 及40 的规格因为较高轴向负荷需求，特别使用40°接触角轴承；B 为40°接触角轴承；但只有公称轴径20mm( 含) 以上的规格才有40°接触角轴承的设计。

C3：轴承座等级，分为C3、C5、C7三种级数。建议C3级丝杆选用C3级轴承座，C5级丝杆选用C5级或C3级轴承座，以使轴承座的精度可以和丝杆的精度匹配；而C7 级丝杆建议只需选用C7 级轴承座即可。

表面处理：分为染黑和表面镀镍两种。标准品为染黑处理，不标记表面处理符号；而表面镀镍处理者，表面处理符号标记为N，但表面镀镍者无库存，采取订单式生产。

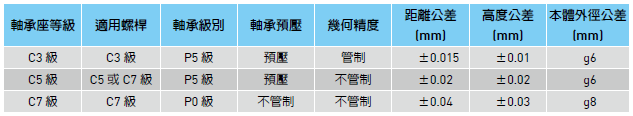

C3、C5、C7 三种级数上银丝杆支撑座，各有其不同的精度要求。固定端支撑座使用30º 或40º 接触角之斜角滚珠轴承；支撑端使用6 系列之深沟滚珠轴承，其中：

C3 级固定端丝杆支撑座系选配P5 级轴承，轴承为DF 组合型式，两轴承之间具有预压力以避免丝杆位移，避免机台的背隙值过大；C3 级固定端与支撑端轴承座精密控制轴承座基准面和轴承之间的几何精度，使丝杆和轴承座组合后可维持极佳的旋转精度。

C5 级固定端丝杆支撑座也是选配P5 级轴承，轴承为DF 组合型式，两轴承之间具有预压力以避免丝杆位移，避免机台的背隙值过大。

C7 级丝杆支撑座选配P0 级轴承，两轴承之间不管制预压力，故机台的背隙值会较大，但是由于轴承为DF 组合型式，可以支持丝杆的轴向负荷，以避免丝杆受力时大量位移。

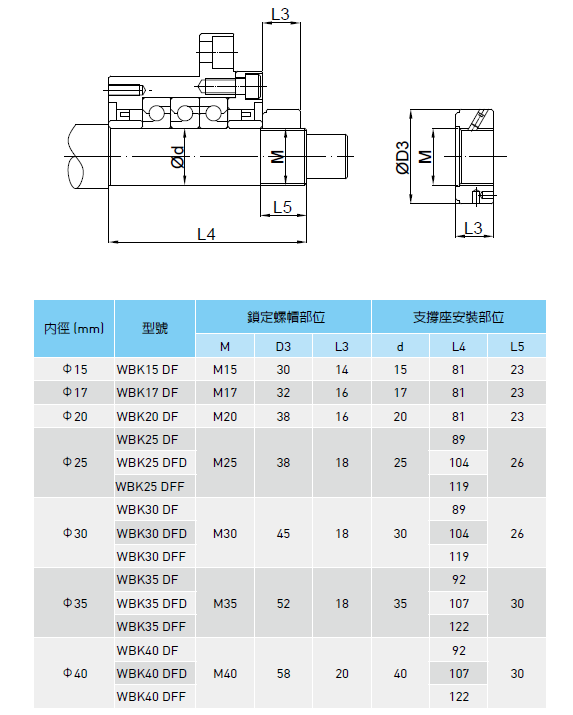

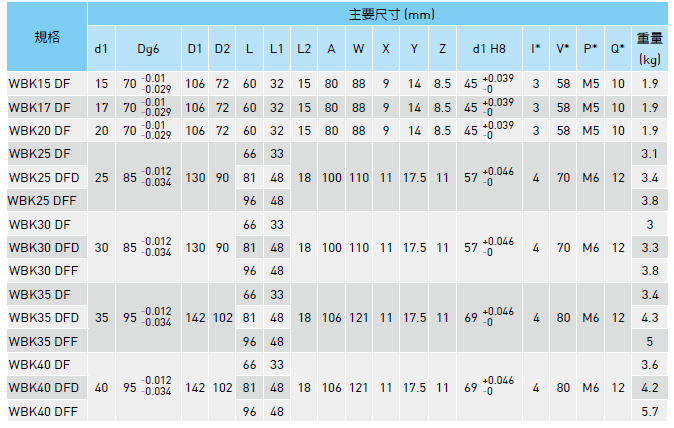

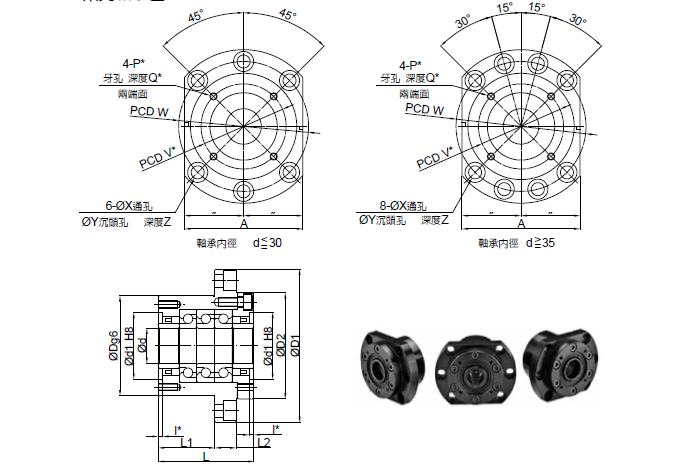

型号尺寸表：
