丝杆电机基本原理

新闻来源:思博帅  发布日期:2022-11-05 14:58

丝杆电机基本原理

丝杆电机或称线性步进电机,是磁性转子铁芯与定子产生的脉冲电磁场相互作用产生的旋转。丝杆电机将电机内部的旋转运动转化为直线运动。


丝杆电机基本原理
丝杆电机的基本原理是螺杆和螺母啮合,采用某种方法防止螺杆和螺母相对转动,使螺杆可以轴向移动。一般来说,实现这种转变有两种方式。一种是在电机内部构建一个带内螺纹的转子,转子的内螺纹与螺杆啮合实现直线运动。第二种是用螺杆作为电机的输出轴,通过电机外部的外驱动螺母与螺杆啮合,实现直线运动。因此,设计大大简化,这使得在许多应用领域直接使用螺旋步进电机进行精确的直线运动成为可能,而无需安装外部机械连杆


丝杆电机使用的详细说明;

1.丝杆电机工作时,各相绕组不是不断通电,而是按一定规律轮流通电。

2.每次输入脉冲电信号时转子旋转的角度称为步距角。

3.丝杆电机可以根据特定指令控制角度或速度。在角度控制中,每次输入脉冲,定子绕组切换一次,输出轴旋转一个角度。步数与脉冲数一致,输出轴的角位移与输入脉冲成正比。在控制速度时,连续脉冲馈入步进电机的绕组,各相绕组依次连续通电,步进电机连续旋转,其转速与脉冲频率成正比。改变通电顺序,即改变定子磁场的旋转方向,可以控制电机正转或反转。

4.丝杆电机具有自锁能力。当控制脉冲停止输入,之后一个脉冲控制的绕组继续被直流通电时,电机可以保持在一个固定的位置,即停在后一个脉冲控制的角位移的终点位置,使步进电机在停车时实现转子定位。

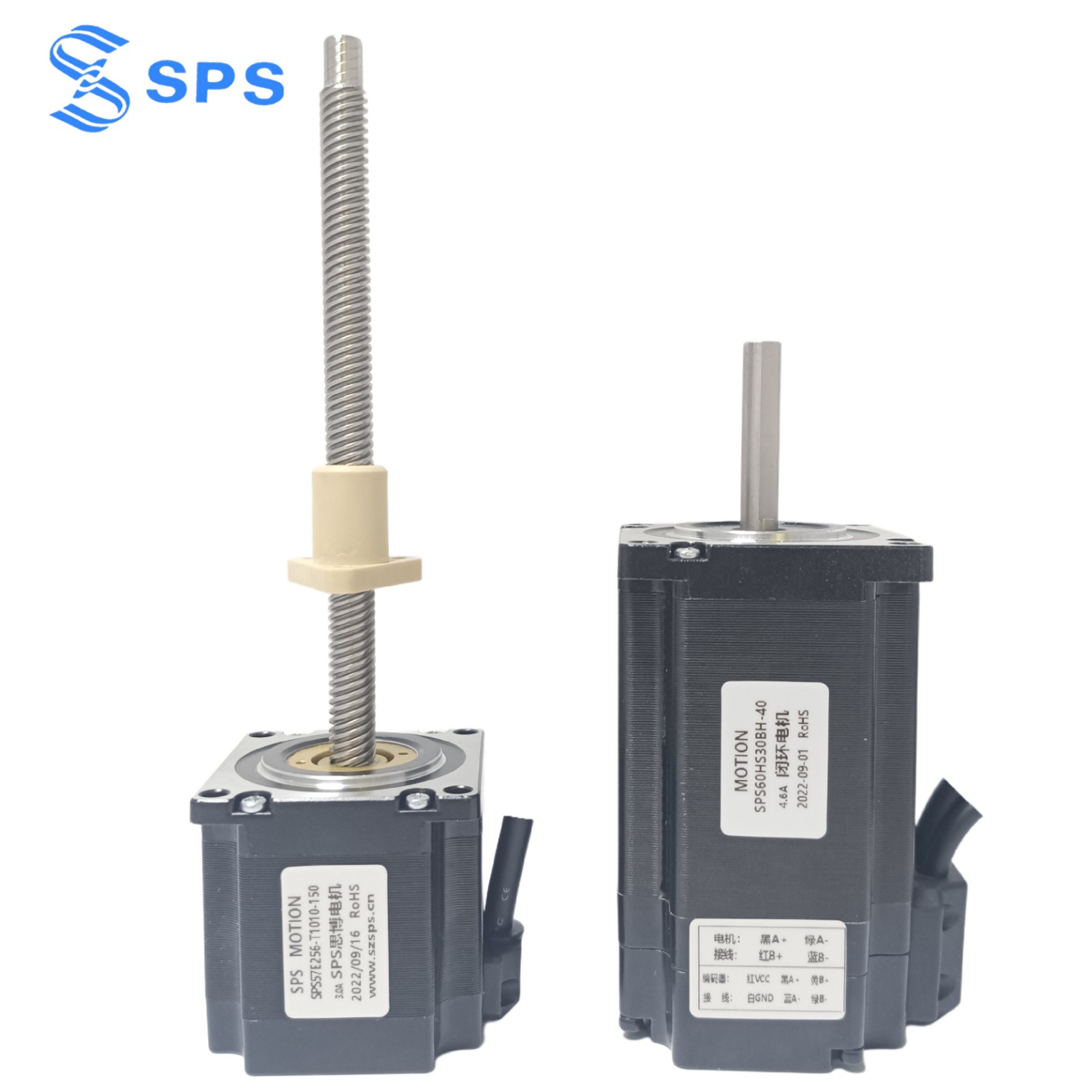

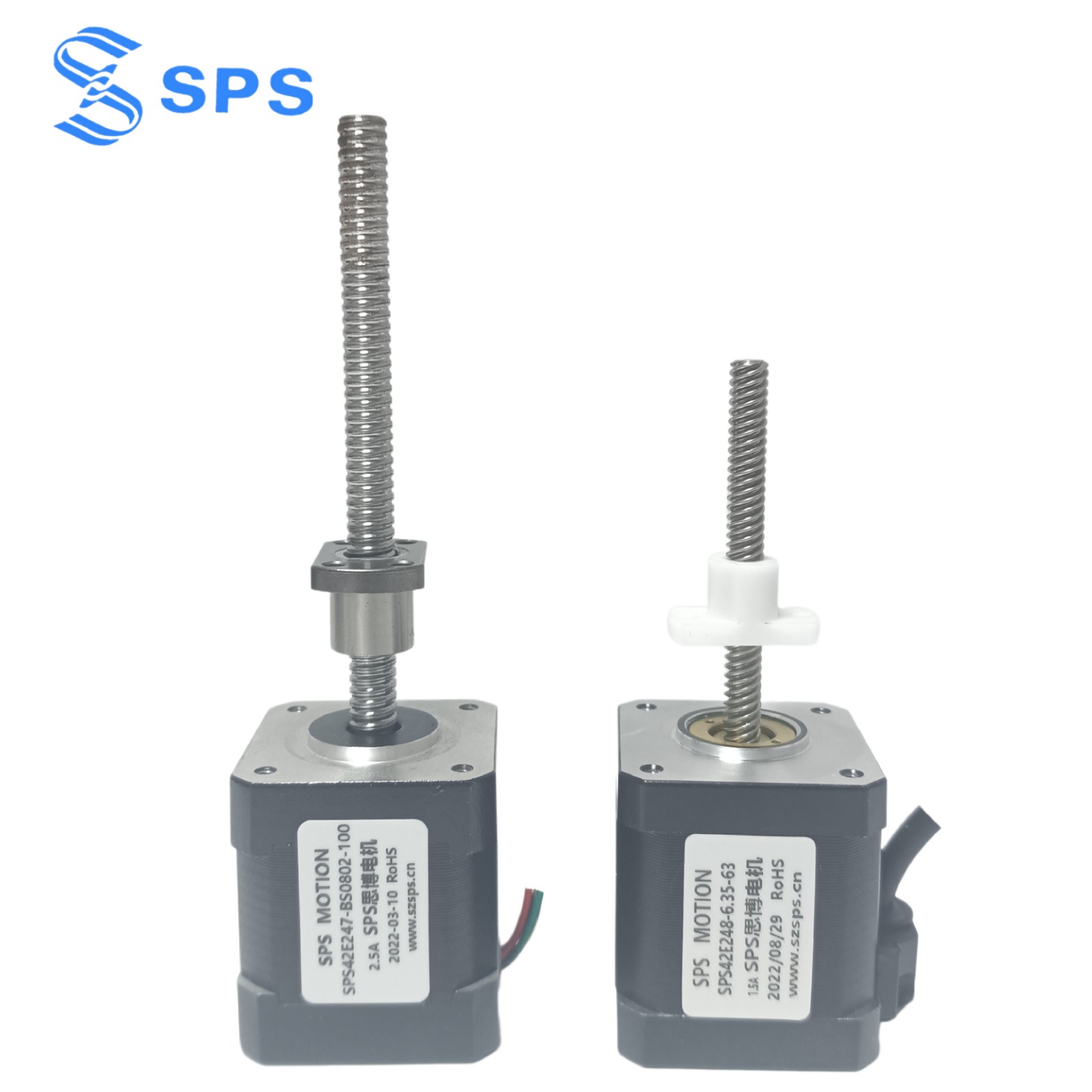

                                                        产品实图展示

20221105/7252fdee8012208caf4ae653177dbd39.jpg

20221105/8b178e0ec6cada79b08b2394a82850e7.jpg

20221105/fcc8e9517ffc282b8cd080dd28488aa6.jpg
